Auto sajūga sistēma un tās daļas – detalizēts pārskats

Auto sajūga sistēma ir svarīgs mehānisms, kas nodrošina savienojuma pārtraukšanu un atjaunošanu starp dzinēju un pārnesumkārbu, kas ļauj vienmērīgi pārslēgt ātrumus un efektīvi kontrolēt griezes momenta pārnesi starp dzinēju un riteņiem. Sajūga sistēma sastāv no vairākiem komponentiem, kuru pareiza darbība nodrošina automašīnas komfortablu un drošu lietošanu.

Šajā rakstā sniegsim detalizētu pārskatu par sajūga sistēmas daļām, to funkcijām un nozīmī.

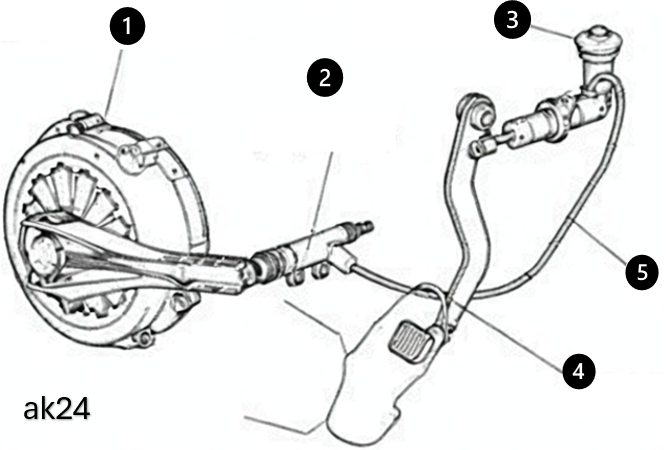

Zīmējums: sajūga sistēmas galvenās daļas


1. Sajūga disks / sajūga komplekts (Clutch)

2. Darba cilindrs / uzņēmējcilindrs (Slave Cylinder)

3. Galvenais cilindrs (Master Cylinder)

4. Sajūga pedālis (Clutch pedal)

5. Hidrauliskā šķidruma caurule (Pipe for hydraulic fluid)

1. Sajūga sistēmas pamatdaļas un to funkcijas

1.1 Sajūga disks (Clutch Disc)

Siduriketas on tulkots komponents, kas pārnes motora griezes momentu uz pārnesumkārbu.

  • Funkcija: Tiek saspiests starp spararatu un sajūga grozu, lai pārnestu motora spēku uz pārnesumkārbu.
  • Sastāv no: Berzes pārklājumiem, atsperēm un iekšējā metāla rāmja.
  • Biežāk sastopamās problēmas: Nolietojies berzes pārklājums izraisa sajūga izslīdēšanu, kas noved pie jaudas pārvades zuduma.

1.2 Spararats (Flywheel)

Spararats ir smaga metāla plāksne, kas ir piestiprināta motora kloķvārpstai.

  • Funkcija: Palīdz uzturēt motora griezes momentu, nodrošina vienmērīgu spēka pārvadi un uztur sajūga disku pareizā pozīcijā.
  • Biežāk sastopamās problēmas: Nolietojies vai pārkarsis spararats var izraisīt nevienmērīgu spēka pārvadi un vibrāciju.

1.3 Sajūga grozs (Pressure Plate)

Sajūga grozs jeb spiediena plāksne ir mehāniska sastāvdaļa, kas nospiež sajūga disku pret spararatu.

  • Funkcija: Nodrošina nepieciešamo spiedienu, lai sajūga disks varētu pārnest motora griezes momentu uz pārnesumkārbu.
  • Biežāk sastopamās problēmas: Laika gaitā atsperes var nolietoties, izraisot nepietiekamu spiedienu un sajūga slīdēšanu.

1.4 Izspiedējgultnis (Release Bearing)

Izspiedējgultnis ir svarīga kustīga sastāvdaļa, kas pārnes spēku no sajūga dakšas uz sajūga grozu.

  • Funkcija: Kad vadītājs nospiež sajūga pedāli, izspiedējgultnis piespiežas pie sajūga groza, atbrīvojot sajūga disku un pārtraucot spēka pārvadi.
  • Biežāk sastopamās problēmas: Lodīšu gultņu nodilums, kas izraisa čīkstošu vai rūcošu skaņu.

1.5 Sajūga dakša (Release Fork)

Sajūga dakša ir metāla svira, kas vada izspiedējgultni.

  • Funkcija: Virza hidraulisko vai mehānisko kustību, lai atbrīvotu sajūgu.
  • Biežāk sastopamās problēmas: Mehāniskais nodilums vai izliekšanās var izraisīt sajūga nepilnīgu atvienošanu.

2. Sajūga vadības sistēmas sastāvdaļas

2.1 Sajūga cilindri (Clutch Master & Slave Cylinder)

2.1.1 Sajūga galvenais cilindrs (Master Cylinder)

Funkcija:

  • Sajūga galvenais cilindrs ir atbildīgs par hidrauliskā spiediena radīšanu. Kad vadītājs nospiež sajūga pedāli, galvenais cilindrs nospiež sajūga šķidrumu caur sistēmu, radot spiedienu.

Atrašanās vieta:

  • Galvenais cilindrs atrodas transportlīdzekļa motora nodalījuma tuvumā un ir savienots ar sajūga pedāli. Tas saņem spēku tieši no vadītāja kājas.

Komponenti:

  • Virsūknis un blīves: Rada un uztur spiedienu.
  • Šķidruma rezervuārs: Uzglabā hidraulisko sajūga šķidrumu.

Loma sistēmā:

  • Pārvērš mehānisko spēku (pedāļa nospiešanu) hidrauliskajā spiedienā, ko darba cilindrs izmanto sajūga aktivizēšanai.

2.1.2 Sajūga darba cilindrs (pakalpojuma cilindrs)(Slave Cylinder )

Funkcija:

  • Sajūga darba cilindrs ir atbildīgs par saņemtā hidrauliskā spiediena pārveidošanu mehāniskā kustībā. Tas pārvieto sajūga dakšu vai atbrīvošanas gultņa mehānismu, lai aktivizētu sajūgu.

Atrašanās vieta:

  • Darba cilindrs atrodas pie pārnesumkārbas, blakus sajūga mehānismam. Tas ir savienots ar galveno cilindru caur šļūteni vai cauruli.

Komponenti:

  • Virzuļs: Pārveido šķidruma spiedienu fiziskā kustībā.
  • Caurules savienojums: Saņem šķidrumu no galvenā cilindra.

Loma sistēmā:

  • Veic sajūga faktisko mehānisko aktivizēšanu, kas atdala sajūgu un ļauj veikt pārnesumu maiņu.

Galvenās atšķirības starp galveno cilindru un darba cilindru:

Kriteerijs

Sajūga galvenais cilindrs

Sajūga darba cilindrs

Atrašanās vieta

Pie sajūga pedāļa, dzinēja nodalījumā

Pie pārnesumkārbas, sajūga mehānisma tuvumā

Funkcija

Rada un virza hidraulisko spiedienu

Pārveido hidraulisko spiedienu mehāniskā kustībā

Vadītāja ietekme

Tieši saistīts ar pedāļa nospiešanu

Apstrādā spiedienu, kas tiek saņemts no galvenā cilindra

Komponentu loma

Hidrauliskās sistēmas pirmais posms

Hidrauliskās sistēmas otrais (galīgais) posms

Tipiskas problēmas:

  1. Sajūga galvenais cilindrs:

  • Noplūdes: Blīvju nodiluma dēļ.
  • Gaisa iekļūšana sistēmā: Var radīt "mīkstu" sajūtu, nospiežot sajūga pedāli.
  • Spiediena zudums: Bojāts galvenais cilindrs nespēj radīt nepieciešamo spiedienu.
  1. Sajūga darba cilindrs:
  • Šķidruma noplūdes: Var izraisīt sajūga pilnīgu darbības zudumu.
  • Mehāniskas problēmas: Virzuļa vai blīvju nodilums var kavēt mehānisma kustību.

Kopsavilkums

  • Sajūga galvenais cilindrs iedarbina hidraulisko spiedienu sajūga darbībā, pārvēršot pedāļa nospiešanu spiedienā.
  • Sajūga darba cilindrs pieliek šo spiedienu, lai pārvietotu sajūga mehānismu.
Šie abi darbojas kopā, lai nodrošinātu sajūga vienmērīgu un efektīvu darbību.

2.2 Sajūga trose (Clutch Cable)

Dažās automašīnās sajūga vadībai hidraulikas vietā tiek izmantots troses mehānisms.

  • Funkcija: Pārnes mehānisko kustību tieši uz sajūga dakšu.
  • Izplatītākās problēmas: Laika gaitā trose var izstiepties vai pārtrūkt, kas var izraisīt sajūga darbības traucējumus.

2.3 Šļūtenes un cauruļvadi (Hoses, Pipes)

Hidrauliskās šļūtenes un caurules nodrošina hidrauliskā šķidruma plūsmu sajūga sistēmā.

  • Funkcija: Nodrošina hidrauliskā šķidruma plūsmu no galvenā cilindra uz darba cilindru.
  • Izplatītākās problēmas: Noplūdes gadījumā sistēmā var iekļūt gaiss, kas izraisa sajūga veiktspējas samazināšanos.

2.4 Hidrauliskais šķidrums

Hidrauliskais šķidrums ir būtiska viela, kas pārnes spēku uz sajūga mehānismu.

  • Funkcija: Nodrošina hidraulisko spiedienu, kas aktivizē sajūga sistēmu.
  • Izplatītākās problēmas: Zems šķidruma līmenis vai piesārņojums var izraisīt sajūga darbības mīkstināšanos vai bojājumus.

3. Papildu sajūga sastāvdaļas

3.1 Uzmava (Sleeve)

Uzmava jeb atbrīvošanas mehānisma apvalks ir daļa, kas notur izspiedējgultni pareizajā pozīcijā.

  • Funkcija: Nodrošina izspiedējgultņa pareizu kustību.
  • Izplatītākās problēmas: Nolietota uzmava var izraisīt nevienmērīgu kustību un sajūga darbības traucējumus.

3.2 Vadības gultnis / paplāksne (Pilot Bearing / Thrust Washer)

Vadības gultnis vai vadības paplāksne atrodas starp spararatu un kloķvārpstu.

  • Funkcija: Nodrošina vienmērīgu griezes momenta pārnesi no kloķvārpstas uz pārnesumkārbu.
  • Izplatītākās problēmas: Nolietots vadības gultnis var izraisīt vibrāciju un nevienmērīgu pārnesumkārbas darbību.

3.3 Griezes momenta ierobežotājs (Clutch Peak Torque Limiter)

Dažos transportlīdzekļos sajūga sistēma ir aprīkota ar griezes momenta ierobežotāju, kas aizsargā sajūgu un piedziņas sistēmu no pārmērīgas slodzes.

  • Funkcija: Ierobežo sajūga diska pārraidīto spēku, lai novērstu sistēmas bojājumus.
  • Izplatītākās problēmas: Var izraisīt īslaicīgu jaudas zudumu, ja ierobežotājs aktivizējas pārāk jutīgi.

3.4 Sajūga pastiprinātājs (Clutch Booster)

Sajūga pastiprinātājs ir papildu ierīce, ko izmanto lielos kravas automobiļos un dažos vieglajos transportlīdzekļos, lai samazinātu spēku, kas nepieciešams sajūga pedāļa nospiešanai.

  • Funkcija: Palielina hidraulisko vai pneimatisko spiedienu, lai atvieglotu sajūga izmantošanu.
  • Izplatītākās problēmas: Spiediena noplūdes vai membrānas bojājumi var radīt grūtības nospiest pedāli.

4. Kā uzturēt sajūga sistēmu un izvairīties no problēmām?

  • Pārbaudiet sajūga nodilumu – ja, nospiežot pedāli, jūtat vibrāciju vai slīdēšanu, iespējams, būs jānomaina sajūga sastāvdaļas.
  • Pārraugiet hidrauliskā šķidruma līmeni – zems līmenis var liecināt par noplūdi.
  • Izvairieties no pārāk ilgas pedāļa turēšanas — tas var izraisīt priekšlaicīgu sajūga nodilumu.
  • Klausieties neparastas skaņas — rūcoša vai čīkstoša skaņa var liecināt par nolietotu atbloķēšanas gultni vai pilota gultni.

Kopsavilkums

Sajūga sistēma sastāv no daudziem mehānismiem, kas darbojas kopā, lai nodrošinātu vienmērīgu savienojumu starp dzinēju un transmisiju. Sajūga diskam, sajūga grozam, atbrīvošanas gultnim, cilindriem, caurulēm, spararatam un citām detaļām ir liela nozīme transportlīdzekļa spēka pārvades efektivitātes nodrošināšanā. Regulāra apkope un savlaicīga problēmu atklāšana palīdzēs novērst lielākas remonta izmaksas un pagarināt sajūga sistēmas kalpošanas laiku.
