Stāvgaismas un stāvgaismas: automašīnas redzamības pamati un to slēptās problēmas

Runājot par ceļu satiksmes drošību, mēs parasti koncentrējamies uz bremzēm, riepām vai spilgtām tuvajām gaismām. Taču automašīnas apgaismojuma sistēmā ir viena lukturu kategorija, kurai ir klusa, bet kritiska loma – tās ir stāvgaismas , kas plašāk pazīstamas kā stāvgaismas vai, formālāk, gabarītgaismas . Šie mazie gaismas avoti nosaka automašīnas izmērus tumsā, palīdzot citiem satiksmes dalībniekiem saprast transportlīdzekļa atrašanās vietu un izmēru pat tad, ja dzinējs nedarbojas.

Šajā padziļinātajā tehniskajā rakstā mēs iedziļināsimies stāvgaismu pasaulē. Aplūkosim, kā vienkārša kvēldiega spuldze ir kļuvusi par izsmalcinātu dizaina elementu, kādas ir visbiežāk sastopamās elektriskās sistēmas kļūmes populāros automašīnu modeļos un kuras spuldzes un zīmolus izvēlēties, lai izvairītos no pastāvīgas nomaiņas un mirgojošiem kļūdu ziņojumiem instrumentu panelī.

1. Kāda ir atšķirība starp sānu gabarītlukturi, stāvgaismas lukturi un bremžu signāllukturi?

Pirms mēs iedziļināmies tehniskajās detaļās, ir svarīgi precizēt terminoloģiju. Ikdienas valodā šie vārdi tiek lietoti kā sinonīmi, bet vai pastāv kāda tehniska atšķirība?

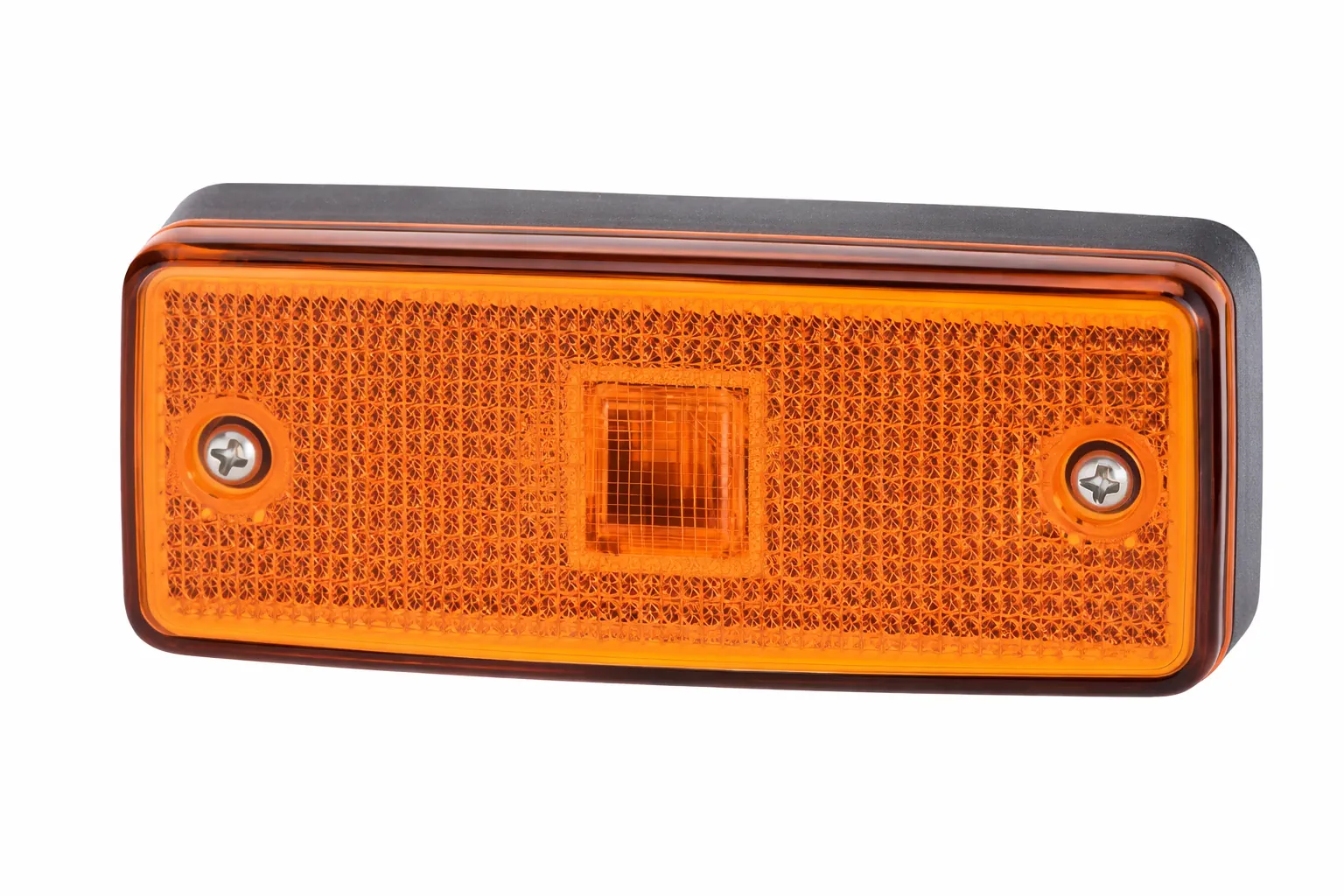

• Gabarītlukturis (gabarītlukturi): šī ir luktura tehniskā funkcija braukšanas laikā. Gabarītlukturu mērķis ir norādīt transportlīdzekļa platumu un novietojumu. Tiem jādeg kopā ar tuvās vai tālās gaismas lukturiem, kā arī ar miglas lukturiem. Tie ir balti priekšā un sarkani aizmugurē.

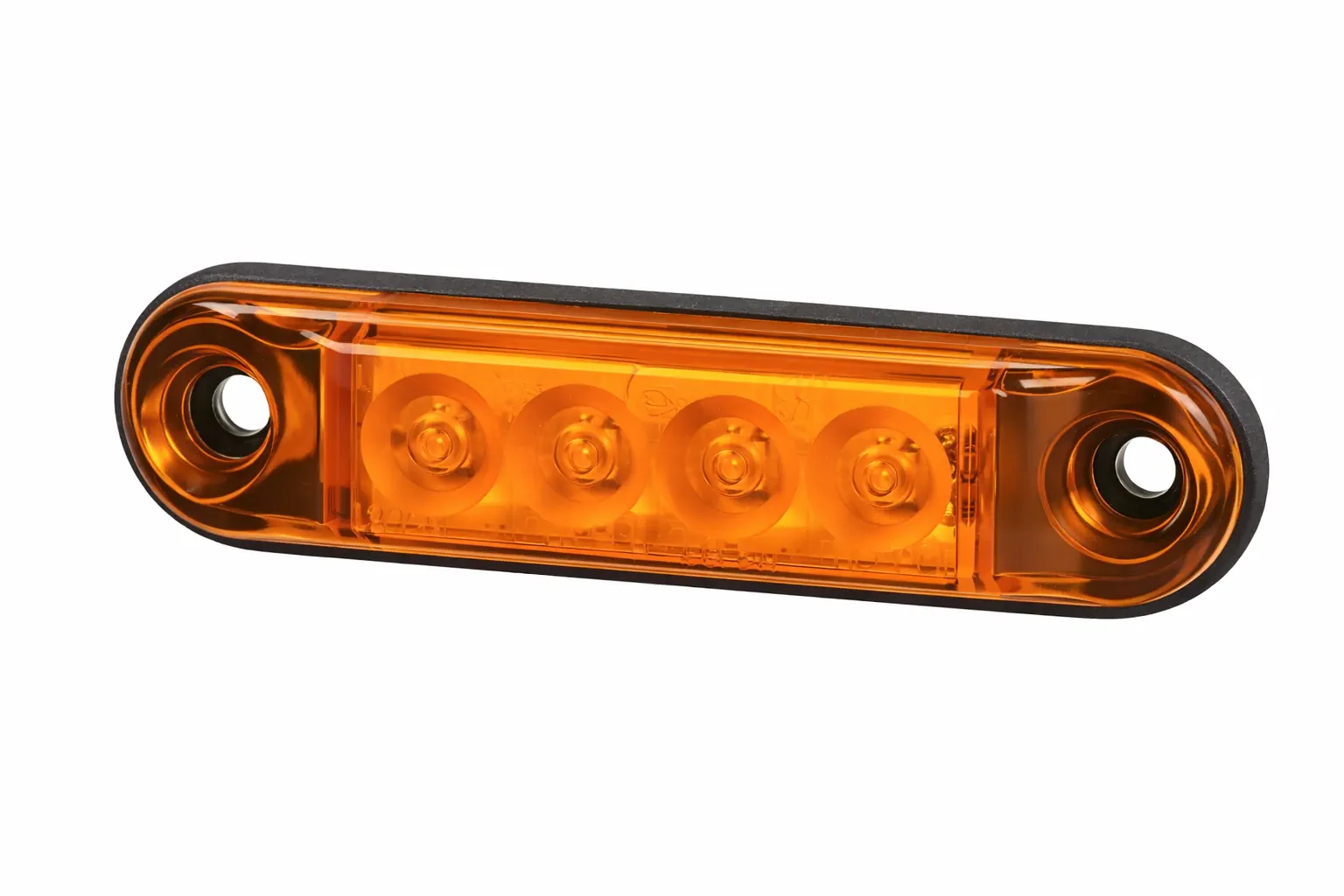

• Stāvgaismas (stāvgaismas): Šī ir tā pati gaismas funkcija, kad transportlīdzeklis stāv uz vietas. Ja novietojat automašīnu tumšā vietā ceļa malā, jāieslēdz stāvgaismas, lai automašīna būtu redzama, bet nepatērētu pārāk daudz akumulatora enerģijas (tāpat kā tuvās gaismas).
• Fiziska realizācija: 99% gadījumu viena un tā pati spuldze vai LED modulis pilda gan stāvgaismas, gan gabarītgaismas funkcijas. Vienīgā atšķirība ir slēdža pozīcijā un lietošanas situācijā.

Mūsdienu automašīnām ir pievienotas arī dienas gaitas gaismas (DRL) . Šeit bieži rodas neskaidrības. Daudzām jaunām automašīnām (piemēram, Audi, BMW, Volvo) ir LED josla, kas dienas laikā spilgti darbojas kā dienas gaitas gaismas. Tomēr, ieslēdzot tuvās gaismas vai stāvgaismas, šī pati josla kļūst blāvāka un sāk pildīt stāvgaismas funkciju. Tātad tā ir viena fiziska sastāvdaļa, kas darbojas ar divām dažādām jaudām.

2. Tehnoloģiju attīstība: no kvēldiega līdz optiskajai šķiedrai

Stāvgaismu evolūcija atspoguļo visu autobūves nozares vēsturi.

klasiskā kvēlspuldze (w5w un ba9s)

Gadu desmitiem standarts bija vienkārša stikla cokola W5W (T10) spuldze vai metāla cokola BA9S/T4W spuldze. Tās ir lētas, viegli nomaināmas un izstaro siltu, dzeltenīgu gaismu. To galvenie trūkumi ir īss kalpošanas laiks un jutība pret vibrāciju. Kvēldiegs laika gaitā kļūst trausls un var saplīst, ja to atsit.

halogēna mērinstrumenti (h6w, h10w)

Deviņdesmito gadu beigās luksusa automašīnu ražotāji sāka izmantot īpašus halogēna stāvgaismas lukturus (piemēram, BAX9S ar cokolu), lai padarītu gaismu spilgtāku un baltāku. Šīs spuldzes ir pazīstamas ar savu kaprīzumu – tā kā stikla spuldze ir maza un karstums ir augsts, tās izdeg biežāk un ir daudzkārt dārgākas nekā parastās W5W spuldzes.

CCFL un "eņģeļu acu" laikmets

2000. gadu sākumā BMW tirgū ieviesa revolucionāru risinājumu — gaismas gredzenus priekšējos lukturos jeb "eņģeļaciņas". Sākumā tos apgaismoja viena halogēna spuldze, kuras gaisma uz gredzeniem tika novadīta pa optiskās šķiedras kanāliem. Vēlāk to aizstāja ar CCFL (aukstā katoda) tehnoloģiju un visbeidzot ar LED diodēm.

LED moduļi un gaismas vadotnes

Mūsdienu automašīnām vairs nav nomaināmu spuldzīšu. Stāvgaismas ir integrētas lukturī kā sarežģītas LED lentes, caurules vai "ilkņi" (piemēram, Peugeot, Renault). Tas izskatās iespaidīgi, bet nozīmē, ka, ja viena diode izdeg, bieži vien ir jānomaina viss lukturis vai dārgais vadības bloks.

3. Tipiskas kļūdas automašīnu modeļos: kur izdziest gaismas?

Lai gan sānu gabarītlukturis ir vienkārša sastāvdaļa, dažādiem automašīnu ražotājiem ir izdevies radīt sistēmas, kas īpašniekiem rada galvassāpes. Šeit ir pārskats par visbiežāk sastopamajām problēmām pa modeļiem.

BMW (5. sērija E60/E61, 3. sērija E90/E91, X5)

Bavārijas autoražotājs ir novators apgaismojuma jomā, taču tas rada problēmas.

• Vadu izolācijas degradācija (e60): viena no vispazīstamākajām 2000. gadu vidus BMW problēmām ir izolācijas degradācija elektroinstalācijā priekšējo lukturu iekšpusē. Karstums un novecošana izraisa izolācijas sabrukšanu, izraisot īssavienojumus. Rezultātā eņģeļa acs stāvgaismas lukturi nedarbojas, un bieži vien arī priekšējo lukturu vadības bloks (LM vai FRM modulis) izdeg.
• FRM moduļa (kāju telpas moduļa) atteice: e90 un e70 sērijas automašīnām gaismas kontrolē FRM modulis. Ja stāvgaismas lukturis ilgstoši ir īsslēgts vai spuldze tiek mainīta zem sprieguma, modulis var "bloķēties" vai tikt sabojāts programmatūras dēļ. Rezultātā gaismas vai nu neiedegas vispār, vai arī deg pastāvīgi.
• H8 spuldzes problēmas: Jaunākajos E sērijas modeļos, kuros gredzenu apgaismošanai tiek izmantotas H8 spuldzes, spuldzes ligzda un atstarotājs bieži vien izkūst, ja tiek izmantotas pārāk jaudīgas (vai lētas ķīniešu) LED spuldzes, kas nevar izkliedēt siltumu.

Mercedes-Benz (E-klase W211/W212, C-klase W204)

• Kūstoši savienotāji: Mercedes aizmugurējo lukturu (tur atrodas arī aizmugurējie gabarītlukturi) zemējuma vads bieži vien ir pārāk mazs. Tas izraisa savienotāja un spuldzes patronas pārkaršanu un kušanu. Simptoms ir vāji spīdoša gaisma vai "disko efekts", kad stāvgaismas lukturis nodziest, nospiežot bremzi.
• SAM bloks (signāla uztveršanas modulis): Mercedes neizmanto standarta drošinātājus lukturiem. Visu kontrolē SAM bloks. W211 universāļiem aizmugurējais SAM mēdz tikt bojāts mitruma dēļ (piemēram, no noplūdes aizmugurējo durvju blīvējumā vai vējstikla mazgāšanas šķidruma vadā), kā rezultātā stāvgaismas un citi lukturi "dzīvo" paši.
• priekšējie stāvgaismas lukturi w211 (feislifts): tiek izmantotas "blue vision" tipa w5w spuldzes, kas atrodas tālās gaismas atstarotāja iekšpusē. To nomaiņa ir ārkārtīgi neērta, un ligzdas bieži vien ir salauztas, kā rezultātā spuldze iekrīt lukturī.

Audi (A4 B8, A6 C6/C7)

• LED lentes izbalēšana: Audi bija LED dienas gaitas lukturu (bēdīgi slavenās "uzacis" jeb viļņotās līnijas) pionieris. Vecākiem modeļiem (īpaši A4 B8 pirmajos gados) LED vadības paneļi mēdz pārkarst. Rezultātā stāvgaismas lukturi kļūst dzeltenīgi vai daļēji nodziest. Bieži vien vienīgais risinājums ir nomainīt dārgo vadības bloku vai visu lukturi.
• Spuldzes ligzdas korozija: vecākiem modeļiem (piemēram, A6 C5/C6), kuros priekšpusē joprojām tiek izmantotas kvēlspuldzes, problēma ir spuldzes ligzdas kontaktu oksidēšanās. Dators rāda kļūdu ("kreisā stāvgaismas kļūme"), pat ja spuldze ir neskarta. Vienkārša tīrīšana ilgi nepalīdzēs, nepieciešama jauna ligzda.

Volvo (V70, XC90, S60)

• Aizmugurējie vertikālie lukturi: Volvo automašīnām raksturīgi gari vertikāli gabarītlukturi aizmugurē. Tie sastāv no vairākām spuldzēm vai LED moduļiem. Bieži sastopams defekts ir apakšējās daļas izdegšana shēmas plates korozijas dēļ. Tā kā Volvo automašīnas ir paredzētas Ziemeļvalstu klimatam, tās parasti ir labi aizsargātas, taču sāls gadu gaitā paveic savu darbu.
• Sānu marķieri: ASV tirgus ietekmē daudziem Volvo modeļiem bamperos vai priekšējos lukturos ir dzelteni sānu marķieri. To spuldžu ligzdas atrodas riteņu arku tuvumā un ir pastāvīgi pakļautas netīrumiem, kas noved pie kontaktu pūšanas.

volkswagen / skoda (passat b6/b7, octavia)

• "Skyline" modifikācija: Passat B6 īpašnieki bieži saskaras ar problēmu, ka daļēji izdeg aizmugurējā luktura ārējais gredzens (kam vajadzētu būt stāvgaismas un bremžu lukturim). Interesanti, ka B6 lukturiem iekšpusē ir gaismas diodes, kas netiek aktivizētas (vidējā daļa). Entuziasti veic tā saukto "Skyline modifikāciju", aktivizējot arī iekšējos gredzenus, taču tas rada slodzi elektrosistēmai un var izraisīt moduļa atteici.
• Numura zīmes apgaismojums: lai gan tehniski tā ir atsevišķa kategorija, tā darbojas kopā ar stāvgaismām. Bieži sastopams VW grupas automašīnu defekts ir numura zīmes apgaismojuma skrūvju un spaiļu pilnīga sarūsēšana, kā rezultātā spuldzes nav iespējams nomainīt, nesabojājot visu sloksni.

4. Spuldžu veidi un izvēle: kam dot priekšroku?

Kad stāvgaismas lukturi ir izslēgti, automašīnas īpašnieks stāv pie letes un saskaras ar plašu izvēles iespēju klāstu. Vai izvēlēties lētu, dārgu ("ilgmūžīgu") vai LED lampu?

standarta spuldzes salīdzinājumā ar "ilgmūžīgajām" spuldzēm

Tādi labi pazīstami ražotāji kā Osram un Philips piedāvā "longlife" vai "ultra life" sērijas.
Ieteikums: Stāvgaismām stingri ieteicams izmantot "ilgmūžīgās" spuldzes. Kāpēc? Tāpēc, ka mūsdienu automašīnām piekļuve stāvgaismas spuldzei bieži vien ir ārkārtīgi apgrūtināta (caur riteņa arku vai noņemot stieni). Jūs nevēlaties veikt šo darbu ik pēc 6 mēnešiem. Ilgmūžīgās spuldzes kalpo līdz pat 3-4 reizēm ilgāk, pateicoties biezākam kvēldiegam un gāzes maisījumam, lai gan to gaismas jauda ir nedaudz vājāka.

"vēsi zila" un ksenona efekts

Ja jūsu automašīnai ir ksenona tuvās gaismas, parastais dzeltenais W5W stāvgaismas lukturis blakus tiem izskatīsies neglīts. Ražotāji piedāvā spuldzes ar zilganu stiklu (piemēram, Osram Cool Blue Intense, Philips WhiteVision).
Plusi: gaisma ir baltāka (aptuveni 4000 k) un ir labāk piemērota ksenona lampām.
Mīnusi: Zilais filtrs absorbē gaismu, tāpēc kvēldiegam ir jādeg spilgtāk, kas ievērojami saīsina tā kalpošanas laiku. Esiet gatavi to mainīt biežāk.

LED rezerves spuldzes (modernizējamas)

Šis ir vispopulārākais tūnings. Standarta W5W spuldze ir aizstāta ar LED spuldzi.
Priekšrocības: tīri balta gaisma (6000k), ilgs kalpošanas laiks (ja augsta kvalitāte), zems enerģijas patēriņš.
problēmas:

1. CAN kopnes kļūdas: tā kā gaismas diode patērē maz enerģijas (piemēram, 0,5 W pret 5 W), automašīnas dators uzskata, ka spuldze ir izdegusi, un instrumentu panelī parāda kļūdas ziņojumu ("pārbaudiet stāvgaismas lukturi"). Lai no tā izvairītos, ir nepieciešamas "CAN kopnes" iespējotas gaismas diodes ar iebūvētiem rezistoriem.
2. Pārkaršana: Stāvgaismas bieži atrodas vienā korpusā ar tālajām gaismām. Halogēna tālās gaismas rada milzīgu siltumu, kas var izkausēt LED elektroniku.
3. Pārbaude: Igaunijā un Eiropā LED spuldzes uzstādīšana halogēna gaismeklī parasti ir aizliegta (ja vien spuldzei nav e-sertifikāta, kura vairumam spuldzīšu nav). Pārbaudes laikā jums var tikt lūgts tās noņemt.

5. Rezerves daļu zīmoli: kam uzticēties?

Runājot par elektriskās sistēmas komponentiem, noteikums ir šāds: lētākā spuldze ir visdārgākā spuldze, jo laiks, kas nepieciešams tās nomaiņai, maksā naudu.

labākie izpildītāji (premium)

• Osram: Vācijas līderis apgaismojuma tehnoloģijās. Viņu "oriģinālā līnija" ir rūpnīcas standarts lielākajai daļai automašīnu. Uzticama kvalitāte un precīza ģeometrija.
• Philips: Osram lielākais konkurents. Viņu spuldzes ir pazīstamas ar savu izturību. Īpaši novērtēti ir viņu LED risinājumi (Ultinon sērija), kas ir dārgi, bet tiem ir ļoti augstas kvalitātes konstrukcija.
• Hella: ražo vairāk gaismekļu kopumā, bet piedāvā arī spuldzes. Ļoti laba cenas un vērtības attiecība.

vidusšķira un ekonomiskākas iespējas

• Narva: pieder Philips grupai. Piedāvā ļoti labu kvalitāti par pieejamāku cenu. Narva "Range Power" sērija ir populāra.
• Neolux: Osram ekonomiskās klases zīmols. Būtībā vecākas paaudzes Osram tehnoloģija jaunā iepakojumā. Laba izvēle vecākai automašīnai.
• Bosch: Pazīstams nosaukums, bet spuldžu ziņā tas ir drīzāk viduvējs zīmols. Viņu "tīras gaismas" sērija ir standarta nomaiņas spuldze.

6. Nomaiņas process un apkopes padomi

Stāvgaismas spuldzes nomaiņa var būt 5 minūšu darbs vai 2 stundu pārbaudījums. Šeit ir daži zelta likumi:

Neaiztieciet stiklu!

Tas jo īpaši attiecas uz halogēna stāvgaismām (H6W). Pirkstu tauki piedegs pie stikla, izraisot lokālu sakaršanu, kas var izraisīt spuldzes saplīšanu. Vienmēr rīkojieties ar spuldzēm, izmantojot tīru drānu vai cimdus.

savienotāja pārbaude

Pirms jaunas spuldzes ievietošanas ieskatieties spuldzes patronas iekšpusē. Vai tur ir zaļgans oksīds vai brūna plastmasa?
Risinājums: Notīriet kontaktus ar speciālu elektrisko kontaktu aerosolu (kontaktu tīrītāju) un smalku smilšpapīru. Ja ligzda ir izkususi, tā jānomaina – pretējā gadījumā jaunā spuldze drīz izdegs (sliktā kontakta radītā siltuma dēļ).

LED polaritāte

Ja uzstādāt LED spuldzi un tā neiedegas, neizmetiet to uzreiz. Atšķirībā no kvēlspuldzes, LED spuldzei ir polaritāte (+ un -). Pagrieziet spuldzi kontaktligzdā par 180 grādiem un mēģiniet vēlreiz.

mitrums gaismās

Ja jūsu gabarītlukturi turpina izdegt, pārbaudiet, vai luktura stikls nav aizsvīdis no iekšpuses. Mitrums ir lielākais elektriskās sistēmas ienaidnieks. Pārbaudiet aizmugurējo lukturu pārsegus un blīves. Bieži vien blīve tiek nepareizi nomainīta vai pazaudēta spuldzes nomaiņas laikā.

7. Kāpēc braukšana "ar vienu aci" ir bīstama?

Daudzi autovadītāji neuzskata izdegušu stāvgaismas lukturi par lielu problēmu, it īpaši, ja ir ieslēgtas tuvās gaismas. Tomēr tam ir nopietnas sekas:

1. Pārbaude: Nedarbojošs stāvgaismas lukturis ir "zema riska kļūme", bet, ja ir kādi citi nelieli defekti, tas var nozīmēt atkārtotu pārbaudi.
2. Vienas acs efekts: ja automašīnai ir ieslēgtas gan kreisās tuvās gaismas, gan kreisās stāvgaismas, pretimbraucošie transportlīdzekļi tumsā jūs uzskatīs par motociklu. Tas var izraisīt bīstamu apdzīšanu, jo otrs vadītājs nepareizi novērtēs jūsu transportlīdzekļa platumu.
3. Drošība novietotām automašīnām: Ja automašīna jāatstāj uz tumša ceļa (piemēram, bojājuma dēļ) un stāvgaismas nedarbojas, risks tikt notriektam ar automašīnu ir daudzkārt lielāks. Avārijas gaismas (pagrieziena rādītāji) patērē akumulatoru ātrāk un var neturpināt darboties līdz rītam, savukārt stāvgaismas to dara.

kopsavilkums

Stāvgaismas lukturi jeb stāvgaismas lukturi ir automašīnas "vizītkarte" tumsā. Lai gan tā ir maza un lēta detaļa, tai nepieciešama uzmanība. Mūsdienu automašīnu sarežģītās elektriskās sistēmas vienkāršu spuldzes nomaiņu ir pārvērtušas par zinātni, kurā jāņem vērā pretestības, moduļi un dzesēšana.

Izmantojot augstas kvalitātes "ilgmūžīgas" spuldzes (piemēram, Osram vai Philips), hermētiski noslēdzot spuldzes korpusus un nekavējoties reaģējot uz kļūmēm, jūs ietaupīsiet sevi no lielām izmaksām (piemēram, izkusušas elektroinstalācijas vai bojātu vadības bloku). Pārliecinieties, ka jūsu automašīnas "acis" vienmēr spīd skaidri - tas ir ieguldījums jūsu un citu satiksmes dalībnieku drošībā.
